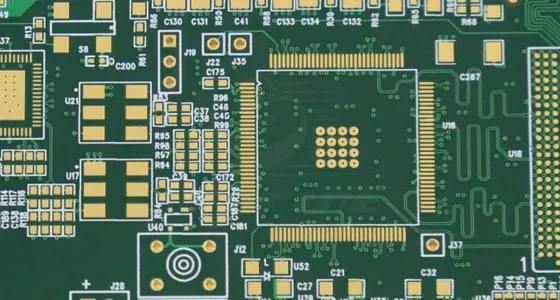

Elektronik cihazların temel taşıyıcısı olan baskılı devre kartlarının üretim sürecinin yenilenmesi ve geliştirilmesi çok önemlidir. Gelişmiş bir pcb üretim teknolojisi olarak,kör gömülü delik teknolojisielektronik ürünlerin minyatürleştirilmesi, yüksek-yoğunluğu ve yüksek-hızlı sinyal iletimi için güçlü destek sağlayarak sektörde giderek daha yaygın bir ilgi ve uygulama görüyor.
1, Kör gömülü delik teknolojisinin tanımı ve prensibi
Kör gömülü delik teknolojisi, PCB kartlarında kör delikler ve gömülü delikler oluşturmaya yönelik bir dizi teknik aracı ifade eder. Kör delik, bir ucu pcb yüzeyinde açılan ve buzdağının ucu gibi kart içinde belirli bir katmanda sonlanan, yalnızca bir ucu görünen bir delik türüdür. Ve gömülü delikler tamamen pcb'nin içinde gizlenmiş olup, pcb'nin yüzeyinden doğrudan gözlemlenemeyen farklı iç katman devrelerini birbirine bağlamaktadır. Bu işlem, çok-katmanlı PCB kartlarında özel ara bağlantı yapıları oluşturmak için lazer delme, mekanik delme ve elektrokaplama gibi tekniklerden yararlanır ve kablolamanın yoğunluğunu ve elektrik bağlantılarının karmaşıklığını büyük ölçüde artırır.
Örnek olarak bir akıllı telefonun PCB kartını alırsak, son derece sınırlı iç alanı nedeniyle işlemciler, bellek, kamera modülleri ve iletişim modülleri gibi çok sayıda işlevsel bileşenin entegrasyonunu gerektirir ve bu da PCB'nin kablolama yoğunluğuna son derece yüksek talepler getirir. Kör gömülü delik teknolojisi, kör delikleri ve gömülü delikleri akıllıca tasarlayarak, yüksek-yoğunluklu kablolama için koşullar yaratarak ve akıllı telefon işlevlerine yönelik artan talebi karşılayarak, sınırlı bir alanda farklı devre katmanları arasında esnek bağlantılar elde edebilir.
2, Kör gömülü delik teknolojisinin avantajları
(1) Kablo yoğunluğunu artırın
PCB kartının tamamı boyunca uzanan geleneksel{0}delik tasarımı, çok fazla yer kaplar ve kablolamanın esnekliğini sınırlar. Kör gömülü delik işlemi, devre kartının içindeki bağlantı noktalarını gizleyerek pcb yüzeyindeki açık deliklerin kapladığı alanı etkili bir şekilde azaltır ve böylece kablolama için daha fazla alan sağlar. Örneğin, bazı üst düzey tablet bilgisayarların PCB tasarımında, kör gömülü delik teknolojisinin kullanılması, kablolama yoğunluğunu geleneksel işlemlere kıyasla birkaç kat artırarak sınırlı alanda daha fazla devrenin entegrasyonunu mümkün kıldı ve tablet bilgisayarların yüksek-performans ve çok işlevli ihtiyaçlarını karşıladı.
(2) Sinyal bütünlüğünü geliştirin
Sinyal bütünlüğü, yüksek-hızlı dijital sinyallerin ve yüksek-frekanslı analog sinyallerin iletiminde çok önemlidir. Kör gömülü delik teknolojisi, sinyal iletim yollarının uzunluğunu ve karmaşıklığının yanı sıra sinyal yansıması ve karışma gibi sorunları da azaltabilir. 5G iletişim baz istasyonlarının PCB kartını örnek alırsak, sinyal frekansı birkaç GHz'e ulaşabilir ve sinyal iletim hızı son derece hızlıdır. Kör gömülü delik teknolojisinin kullanılması, sinyal iletimi sırasında paraziti azaltabilir, istikrarlı sinyal iletimi sağlayabilir, iletişim ekipmanının performansını etkili bir şekilde artırabilir ve yüksek-hızlı veri iletimi ve yüksek-frekanslı sinyal işleme ihtiyaçlarını karşılayabilir.
(3) Minyatürleştirme tasarımını gerçekleştirin
Elektronik ürünlerin inceliğe doğru gelişmesiyle birlikte pcb boyutu ve kalınlığına yönelik gereksinimler giderek katılaşıyor. Kör gömülü delik işlemi, işlevselliği korurken veya arttırırken PCB kartlarının boyutunu ve kalınlığını azaltmasına olanak tanır. Örneğin akıllı saat gibi giyilebilir cihazlarda iç alan son derece küçüktür. Kör gömülü delik teknolojisi kullanılarak üretilen PCB kartları, sınırlı alanda karmaşık devre bağlantıları gerçekleştirebilir, akıllı saatlerin minyatür tasarım talebini karşılayabilir, onları daha hafif, daha taşınabilir ve daha rahat giyilebilir hale getirebilir.
3, Kör gömülü delik teknolojisinin üretim süreci
(1) Delme işlemi
Lazer delme: Küçük kör delikler için genellikle lazer delme teknolojisi kullanılır. Lazer, PCB kartı üzerinde doğru bir şekilde odaklanabilir ve anında yüksek sıcaklık üretebilir, bu da kartın buharlaşmasına ve delikler oluşturmasına neden olur. Bu yöntem, pürüzsüz delik duvarları, ısıdan etkilenen küçük bölgeler ve panele minimum hasar ile 0,075 mm veya daha da küçük gibi son derece küçük açıklık boyutları elde edebilir. Lazer delme teknolojisi, akıllı telefon PCB kartlarında küçük kör delikler açarken yüksek-hassasiyet gerekliliklerini karşılayarak kör deliklerin kalitesini ve performansını garanti edebilir.
Mekanik delme: Bazı büyük kör ve gömülü delikler için mekanik delme daha yaygın olarak kullanılır. Matkap hızı ve ilerleme hızı gibi parametreleri kontrol etmek için yüksek-hassas delme ekipmanı kullanılarak, PCB kartı üzerinde gerekli delikler açılabilir. Havacılık ekipmanları için PCB kartları yapılırken, son derece yüksek güvenilirlik gereklilikleri nedeniyle, mekanik delme, karmaşık devre bağlantılarının ihtiyaçlarını karşılayarak deliklerin boyutsal doğruluğunu ve dikliğini sağlayabilir.
(2) Delik metalizasyon işlemi
Delme işleminden sonra kör ve gömülü deliklerin iletken hale getirilmesi için metalize edilmesi gerekir. Bu işlem genellikle PCB kartını bakır iyonları gibi metal iyonları içeren bir elektrokaplama çözeltisine batırmak için elektrokaplama teknolojisini kullanır. Elektroliz yoluyla metal iyonları, tekdüze bir metal katman oluşturacak şekilde delik duvarlarında biriktirilir. Otomotiv elektroniği için PCB kartlarının üretiminde delik metalizasyonunun kalitesi elektronik sistemlerin güvenilirliğini doğrudan etkiler. Elektrokaplama işlemlerinin sıkı kontrolü sayesinde, metal tabakanın deliğin içindeki kalınlığı ve yapışması sağlanarak istikrarlı sinyal iletimi sağlanır.
(3) Katmanlama ve sonraki işlemler
Delme ve delik metalizasyon işlemine tabi tutulan PCB'ler yarı kürlenmiş levha gibi malzemelerle lamine edilecektir. Yüksek-sıcaklık ve yüksek-basınç ortamında, yarı kürlenmiş levha erir ve katmanlar arasındaki boşlukları doldurur, bunları birbirine sıkı bir şekilde bağlayarak tam bir çok-katmanlı PCB kartı oluşturur. Laminasyondan sonra, PCB kartının üretimini tamamlamak için devre dağlama, lehim maskesi baskısı, karakter baskısı vb. gibi bir dizi müteakip işlem adımı gereklidir. Bilgisayar anakartlarının üretim sürecinde laminasyon işleminin kalite kontrolü çok önemlidir. Sıcaklık, basınç ve zaman gibi parametrelerin doğru şekilde kontrol edilmesi, katmanlar arasındaki hizalamanın doğruluğunu garanti edebilir, katmanlara ayrılma ve kabarcıklar gibi kusurları önleyebilir ve anakartın performansını ve güvenilirliğini garanti edebilir.
