Benzersiz üç boyutlu şekli ve mükemmel performansıyla kavisli devre kartları{0}, elektronik cihazların minyatürleştirilmesine ve kişiselleştirilmesine yönelik gelişimini yönlendiren temel güç haline geldi. Gelişmiş üretim süreci ve teknolojisi, kavisli devre kartlarının sonsuz potansiyelini ortaya çıkarmanın, devre kartlarının kalitesini, performansını ve uygulama sınırlarını belirlemenin anahtarıdır. Bu proses teknolojilerinin derinlemesine araştırılması, yalnızca kavisli devre kartlarının ardındaki gizemleri ortaya çıkarmakla kalmaz, aynı zamanda elektronik endüstrisinin sürekli inovasyonuna da güçlü bir destek sağlar.
1, Malzeme seçimi
Kavisli devre kartlarının üretiminde malzeme seçimi çok önemlidir. Poliimid, güçlü esnekliğe, yüksek bükülebilirliğe, mükemmel elektriksel performansa, mekanik dayanıklılığa ve yüksek sıcaklık direncine sahip, kavisli devre kartlarının üretimi için iyi bir temel oluşturan, yaygın olarak kullanılan esnek bir alt tabakadır. Polyester ayrıca, maliyete duyarlı uygulama senaryolarında yaygın olarak kullanılan, nispeten düşük maliyetli, esnek bir alt tabakadır. Ancak polimid ile karşılaştırıldığında polyester, termal stabilite ve mekanik özellikler açısından biraz daha düşüktür.
Bakır genellikle mükemmel iletkenliğe ve iyi esnekliğe sahip olan iletken katman olarak kullanılır. Devre tasarımının karmaşıklığı ve performans gereksinimlerine göre, bakır katmanlar tek-taraflı, çift-taraflı veya çok-katmanlı yapılar olarak tasarlanabilir. Tek taraflı bakır katmanlar nispeten basit devreler için uygundur, çift-taraflı bakır katmanlar biraz daha karmaşık devre gereksinimlerini karşılayabilir ve karmaşık devre sistemleri için çok-katmanlı bakır katmanlar kullanılarak sınırlı alanda daha fazla devre fonksiyonunun entegrasyonuna olanak sağlanır.
Yapışkan ve kaplama filmi eşit derecede vazgeçilmezdir. Yapıştırıcı, iletken bakır tabakanın esnek alt tabakaya sıkı bir şekilde yapıştırılmasından sorumludur. Devre kartı büküldüğünde veya büküldüğünde, katmanlar arasında sağlam bir bağ sağlaması gerekir, dolayısıyla iyi bir esneklik ve dayanıklılık gerektirir. Örtü filmi iletken izleri nem, toz gibi dış etkenlerden ve mekanik hasarlardan korumak için kullanılır. Genellikle kapak filmi, devre kartının genel performansıyla uyumluluğu sağlamak için poliimid gibi alt tabakayla aynı malzemeden yapılır.
2, Üretim süreci
3D baskı teknolojisi
Gelişmekte olan bir üretim teknolojisi olarak 3D baskı, kavisli devre kartı üretimi alanında önemli avantajlara sahiptir. Karmaşık kavisli şekillere sahip devre kartları üretmek için tasarım modeline dayalı olarak iletken ve yalıtkan malzemeleri katman katman istifleyebilir. Özelleştirilmiş elektronik cihaz prototip üretiminde, 3D baskılı kavisli devre kartları, tasarım çözümlerinin fizibilitesini hızlı bir şekilde doğrulayabilir. Örneğin, yeni tip bir giyilebilir cihaz için devre kartı tasarlamak, kalıp yapımı ve kablolama gibi geleneksel üretim yöntemleri için uzun zaman gerektirebilirken, 3D baskı teknolojisi, tasarım verilerine göre doğrudan baskı alıp birkaç gün içinde prototip elde edebilmekte, ürün geliştirme döngüsünü büyük ölçüde kısaltmakta ve geliştirme verimliliğini artırmaktadır.
Lazer doğrudan şekillendirme teknolojisi
Lazerle doğrudan kalıplama teknolojisi, malzeme yüzeyinde kimyasal reaksiyonlara neden olmak ve böylece metalize iletken çizgiler oluşturmak için belirli bir plastik alt tabakanın yüzeyinde lazer ışınımının kullanılmasıdır. Otomotiv elektroniğindeki araba anten modülünü örnek alırsak, geleneksel üretim yöntemi, önce bir devre kartının yapılmasını ve ardından antenin kaynak ve diğer işlemlerle devre kartına bağlanmasını gerektirir; bu, karmaşıktır ve zayıf bağlantılar gibi sorunlara eğilimlidir. LDS teknolojisi kullanılarak devre modelleri, ek kablolama ve lehimleme işlemlerine gerek kalmadan karmaşık kavisli şekillere sahip plastik bileşenler üzerinde doğrudan üretilebilir, bu da üretim sürecini basitleştirir ve üretim verimliliğini artırır. Aynı zamanda devre doğrudan plastik alt tabaka ile birleştirilir ve devre kartının genel yapısı daha kararlı ve güvenilir hale gelir.
Esnek Baskılı Devre Teknolojisi

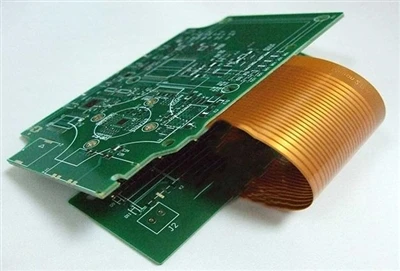

Esnek baskılı devre teknolojisi şu anda kavisli devre kartlarının üretiminde yaygın olarak kullanılmaktadır. Fotolitografi ve dağlama gibi işlemler yoluyla esnek bir yalıtım alt tabakası üzerinde iletken çizgiler ve elektronik bileşen bağlantı noktaları üretir. Akıllı telefonları örnek alırsak FPC, ekran bağlantıları, pil bağlantıları ve dahili devre bağlantıları için yaygın olarak kullanılıyor. Üretim süreci sırasında, devre tasarımı gereksinimlerine göre esnek alt tabakalar üzerinde tek-taraflı, çift{-taraflı veya çok-katmanlı kablolama gerçekleştirilebilir. Cep telefonunun dahili alanı sınırlıysa ve yüksek devre entegrasyonu gerektiriyorsa, karmaşık devre düzeninin gereksinimlerini karşılamak için çok-katmanlı kablolama FPC'si kullanılabilir. Ek olarak FPC, sert esnek devre kartları oluşturmak için sert devre kartlarıyla da birleştirilebilir ve bu da uygulama aralığını genişletir. Örneğin tablet bilgisayarların anakartlarının bazı bölgelerinde stabiliteyi sağlamak için sert devre kartları kullanılırken bazı bölgelerde esnek bağlantılar ve alan optimizasyonu sağlamak için FPC kullanılıyor.
