HDI(Yüksek yoğunluklu ara bağlantı) Yüksek frekanslı kartı ve kör gömülü delik devre kartı, PCB alanında farklı uygulamalara ve teknik özelliklere sahiptir (basılı devre kartı).
1. Yapı ve tanım

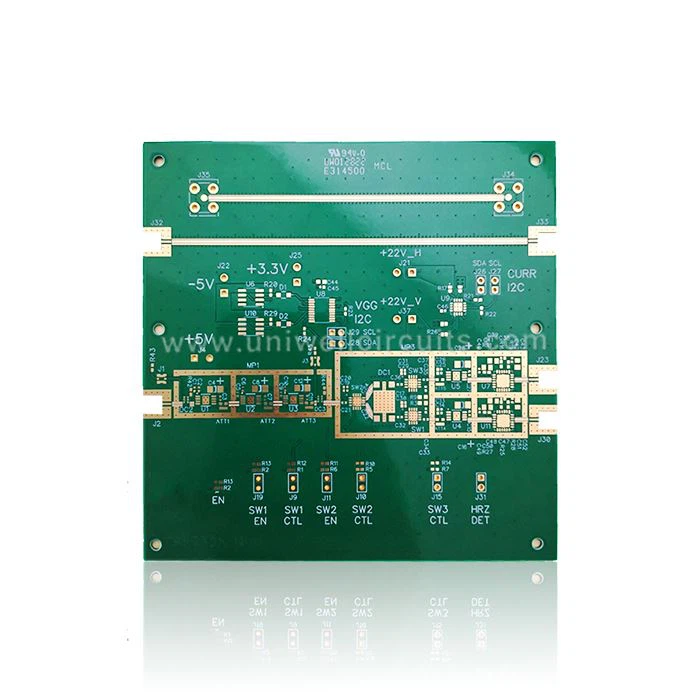

HDI Yüksek Frekanslı Kurulu
HDI yüksek frekanslı kartı, yüksek kablo yoğunluğu, küçük boyut ve hafif ağırlık ile karakterize yüksek yoğunluklu bir birbirine bağlı devre kartıdır. Mikro kör gömülü delik teknolojisi kullanarak yüksek yoğunluklu devre dağılımı sağlar. HDI panoları genellikle daha küçük açıklıklar ve daha yüksek kablo yoğunluğu elde etmek için lazer doğrudan delme teknolojisini kullanır.
Kör gömülü delik devre tahtası
Kör gömülü delik devre kartı, PCB'de kör delik ve gömülü delik teknolojisi kullanan bir devre kartını ifade eder. Kör delikler, bir PCB'nin iç ve dış katmanlarını tüm panoya nüfuz etmeden bağlayan deliklere atıfta bulunur; Gömülü delikler iç katmanları birbirine bağlayan ve PCB'nin yüzeyinden görünmeyen deliklerden geçer. Kör gömülü delik devre kartları mutlaka HDI kartları değildir, ancak HDI kartları genellikle kör delikler ve gömülü delikler içerir.
2. üretim süreci
HDI Yüksek Frekanslı Kurulu
HDI yüksek frekanslı kartın üretim süreci nispeten karmaşıktır, genellikle çoklu lazer delme ve basma adımları gerektirir. Örneğin, altı katmanlı bir devre kartında, birinci dereceden bir HDI kartı bir lazer delme gerektirebilirken, ikinci dereceden bir HDI kartı iki lazer delme gerektirir. Buna ek olarak, HDI tahtaları, üretimin karmaşıklığını artıran sendelenmiş ve istiflenmiş delikler için tasarımlar da içerebilir.
Kör gömülü delik devre tahtası
Kör gömülü delik devre kartlarının üretim süreci nispeten basittir, esas olarak kör deliklerin ve gömülü deliklerin delme ve metalleştirme işlemini içerir. Kör gömülü devre kartları lazer delme yoluyla daha küçük açıklıklar elde edebilse de, mutlaka karmaşık çoklu delme ve HDI kartları gibi presleme adımları gerektirmez.
3. Uygulama alanları
HDI Yüksek Frekanslı Kurulu
HDI yüksek frekanslı panolar, yüksek yoğunlukları ve performansları nedeniyle akıllı telefonlar, tabletler ve diğer taşınabilir cihazlar gibi üst düzey elektronik ürünlerde yaygın olarak kullanılır. Bu cihazlar PCB'lerin boyutu, ağırlığı ve performansı için yüksek gereksinimlere sahiptir, bu da HDI kartlarını ideal bir seçim haline getirir.
Kör gömülü delik devre tahtası
Kör gömülü delik devre kartları, üst düzey elektronik ürünlerle sınırlı olmayan çok çeşitli uygulamalara sahiptir. Yüksek yoğunluklu ara bağlantı gerektiren çeşitli durumlarda kullanılabilir, ancak mutlaka HDI kartlarıyla aynı yüksek yoğunluklu ve yüksek performans seviyesini gerektirmez. Örneğin, bazı orta ila düşük uçlu elektronik ürünler, kablo yoğunluğunu artırmak için kör gömülü delik teknolojisi de kullanabilir.
4. Maliyet
HDI Yüksek Frekanslı Kurulu
HDI yüksek frekanslı panoların karmaşık üretim süreci ve gelişmiş lazer sondaj teknolojisi ve malzemeleri ihtiyacı nedeniyle, maliyetleri genellikle yüksektir. Bu yüksek maliyet, esas olarak son derece yüksek performans gerektiren üst düzey elektronik ürünlerde kullanılan HDI tahtalarını yapar.
Kör gömülü delik devre tahtası
Kör gömülü delik devre kartlarının maliyeti nispeten düşüktür, çünkü HDI kartları gibi karmaşık üretim işlemleri gerektirmez.
