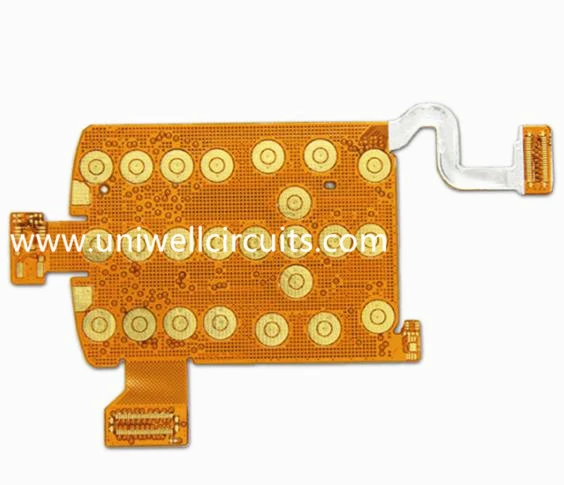

Kör delik esnek devre kartı
1. Ürün açıklamak
Şartname
katman: 2
Kalınlık: 0.12 mm
Malzeme: 1/3 oz jel elektroliz yok
1/2 oz bakır kalınlığı:
Yüzey işleme: altın batan
Minimum çizgi genişliği / satır aralığı: 0.075mm / 0.075mm
PI takviye kalınlığı: 0.15mm
Şartname: kör delik
Diğer: manyetik film çelik levha PI güçlendirmek için yapıştırılmalıdır
Çok katmanlı esnek baskılı devre kartları, tek ve / veya çift taraflı devrelerin birleştirilmesiyle üretilmektedir. Bu kombine devreler daha sonra deliklerden kaplanarak birbirine bağlanır. Bu teknolojinin yardımıyla yüksek yoğunluklu ara bağlantıların elde edilmesi daha kolay hale geliyor. Bu ara bağlantılar, bir veya daha fazla iletken katmanının devre paketleme gereksinimlerini veya pin adreslerini elde edemediği uygulamalar için önemlidir.
2. Esnek devre kartları ne zaman gereklidir?
Esnek devre kartları esas olarak aşağıdaki senaryolarda gereklidir:
● Korumalı kontrollü empedans
● Koruyucu uygulamalar
● Bir devrenin düzeni ve yoğunluğu tek bir katman üzerinde yönlendirilemezse
● EMI / RFI koruyucu
● Yer ve güç düzlemi uygulamaları
● Devrenin yoğunluğunu arttırır
3. Esnek devre kartlarının uygulamaları
Esnek devre kartları statik ve dinamik esneme uygulamalarında kullanılır. Bazı uygulamalar şunları içerir:
● Uydular
● İşitme cihazları
● Hava yastığı sistemleri
● Kalp monitörleri ve kalp pili
● Barkod ekipmanı
● GPS sistemleri
● Otomotiv motor kontrolleri
● Aviyonik
● Cep telefonları
● Kameralar
4. Küçük bilgi --- çok katmanlı flex devre kartlarının yararı
Çok katmanlı esnek devre kartlarının kullanılmasının çeşitli faydaları vardır ve tasarım gereksinimlerine göre endüstrilerin çoğunda tercih edilirler.
● Montaj maliyetlerini ve zamanını azaltır: Çok katmanlı esnek devreler tasarlarken ve üretirken nispeten daha az manuel iş gücü gerekir. Bu da üretim hatalarının olasılığını azaltır. Çok katmanlı esnek devre kartları maliyetli lehim telleri, ambalajlama ve yönlendirme ihtiyacını ortadan kaldırır. Ayrık sert PCB'leri değiştirmek veya takmak yerine, tüm ara bağlantı sistemleri değiştirilir veya kurulur. Bu, kablolama hatalarını en aza indirmeye yardımcı olur, böylece imalat maliyetlerini azaltır.
● Paket büyüklüğünü ve ağırlığını azaltır: Sert tahtaların aksine, çok katmanlı esnek PCB'ler hafiftir ve daha az yer kaplar. Bu esnek paneller, daha akıcı tasarım sağlayan en ince dielektrik alt tabakalara sahiptir.
● Isı yayılımını artırır: Çok katmanlı esnek devre kartları, daha kısa bir termal yola izin veren geniş bir yüzey-hacim oranına sahiptir. Buna ek olarak, esnek devrelerin ince tasarımı vardır, bu da devrenin her iki tarafındaki ısı dağılımını artırmaya yardımcı olur.
● Dayanıklılığı artırır: Hareketli parçalara sahip tasarımlarda, esnek devre, 500 milyona kadar esneyebileceği için doğru seçimdir. Esnek devre kartlarında en çok kullanılan malzeme olan poliimid, olağanüstü bir termal stabiliteye sahiptir. Böylece, bir esnek devre kartı kolayca yüksek sıcaklıklara dayanabilir. Ayrıca, polimidin mükemmel termal stabilitesi nedeniyle, sert tahtalara kıyasla yüzey montajı için daha iyi bir taban kalitesi sağlanmıştır.
● Sistem güvenilirliğini artırır: Daha önce, bir devredeki maksimum arızalar ara bağlantı noktasında gerçekleşmiştir. Çok katmanlı esnek devre kartları, ara bağlantı ihtiyacını ortadan kaldırır. Bu, devrenin güvenilirliğini artırmaya yardımcı olur.
● Yüksek yoğunluklu uygulamalar için kullanılabilir: Çok katmanlı esnek devre kartları, diğer bileşenler için yeterli alan bırakan çok ince çizgilere sahiptir. Bu nedenle, çok katmanlı esnek devre kartlarının yüksek tahta yoğunluğu vardır.
