İşlemin Hızlı Flex PCB'si

işlemek için hızlı Flex pcb 1.product tarifnamesi: 2007 yılında kurulan Uniwell markalı bir hızlı dönüş tesisi, kısa teslim süreleriyle bile karmaşık tahtalar üretmemizi sağladı. QTA sonra kartları üretilen hacim yeniden yeterlilik gereksiz çünkü QTA kurulları ...

Soruşturma göndermek

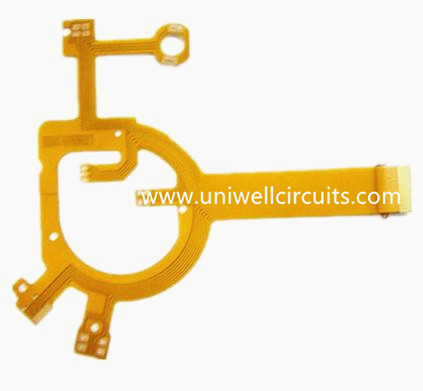

İşlemin hızlı Flex pcb
1. Ürün açıklamak


Şartname:

Temel malzeme	Bakır Kaplı Laminat ve Poliimid
Bakır kalınlığı	1/2 ons; 1oz; 2 ons
Tahta kalınlığı	0.2mm-3.2 mm
Min. Delik büyüklüğü	0,2 mm ~ 0,7 mm
Min. Hat genişliği	0.075mm
Min. Satır aralığı	0.075mm
Yüzey İşlemi	HASL
Lehim karşı renk	Yeşil, Kırmızı, Sarı, Siyah, Beyaz
Eski renk	Sarı, Siyah, Beyaz;
sertifika	ROHS, UL, ISO9001-2000, ISO14001
Oem hizmet	Evet

Uniwell'in 2007 yılında kurduğu hızlı dönüş tesisi, kısa teslim süreleriyle bile karmaşık tahtalar üretmemizi sağladı. QTA'dan sonra üretilen levhaların yeniden kalifikasyonu, QTA panoları, aynı üretim ve hacim üretimi ile aynı tesislerde aynı tip makinelerle üretildiği için gereksizdir. Bu, büyük yeterlilik engelli (FDA) ürünler için piyasaya sürenin kısaltılmasında büyük bir avantajdır.

Uniwell size en iyi elektronik hizmetleri sunabiliyor:

● PCB Üretim Hizmeti. (FR-4, HI-TG, Alüminyum, FPC, TEFLON, CEM-3)

● PCB FPC tasarım Servisi.

● PCB Montaj Servisi. (SMT, BGA, DIP)

● HEX dosyası ile IC programı.

● PCBA Muhafaza montaj servisi.

● PCBA Final Fonksiyonel Testi.

● PCB PCBA Kopyalama Hizmeti.

● Elektronik Bileşenler Satınalma ve BOM Listesi Satınalma Hizmetleri.

● PCB SMT Stencil. (Lazer kesim ve Aşındırma)

● Kablo aksamı

2. FPC için üretim kapasitemiz
Katmanlar: 20 (12 katmanlı dahil)
İç katmandaki çizgi genişlik / boşluk (mil): 3/3, 3,5 / 3.5
En boy oranı: 20: 1 (PTH); 1: 1 (kör vias)
Min. delik delme çapı (mil): 6 (mekanik); 4 (lazer)
Sondajdan iletkene uzaklığı （mil）： 6
Empedans kontrolü için tolerans (+/-):% 10

3. neden bize?

Kalite

IPC-600G sınıfı ve IPC-6012B sınıfı standartlar.
ISO9001: 2008 Kalite Yönetimi
Prob uçuş testi ve elektrik testi
UL onaylı değerlendirme 94v-0
X-ışını Muayenesi
Otomatik Optik Muayene (AOI)
Devre Testi (ICT) ve Fonksiyon testi
RoHS Uyumluluğu.

yetenekli

Uniwell, PCB tasarımı, üretimi, montajı, bileşenlerin hazırlanması, testten programlamaya kadar tek elden hizmet sunmaktadır.

Gizli ve ifşa edilmeyen anlaşma

Tüm süreç boyunca müşterilerimiz için Fikri Mülkiyet'i koruyoruz. Eğitimli profesyoneller ekibimiz sıkı bir gizlilik sözleşmesi altında çalışıyor ve iş sırlarını saklıyor.

Esneklik

Müşteriler odaklı. Müşterilerimizin taleplerini sürekli olarak merkezleriz, sürekli olarak günceller ve teknolojiye katılır, müşterilerin gereksinimlerini tam olarak anlar ve profesyonel önerimizi sunarız.

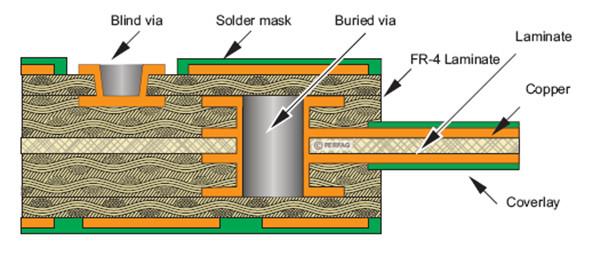

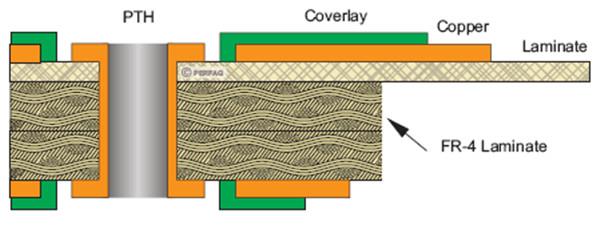

4. Küçük bilgi --- FPC yapısı

图片 191_ 副本 .jpg

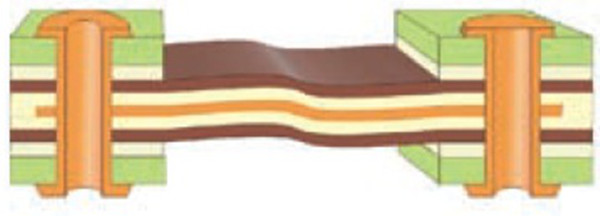

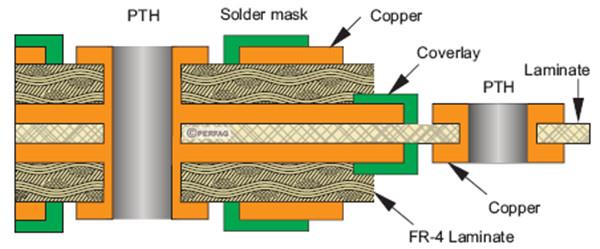

Normal esnek ve sert tahta
