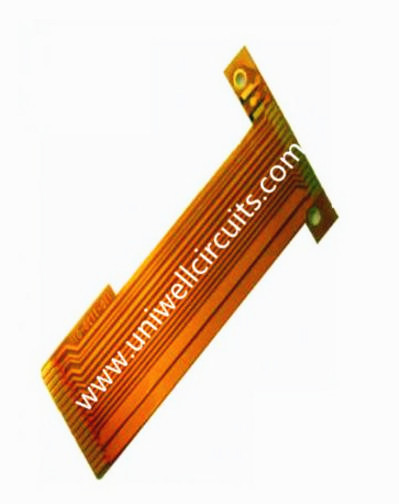

Flex Güç Bankası PCB
1. Ürün açıklamak
Temel parametreler: malzeme yapısı: çift taraflı yapışkan + düşük kayıp sarı kapak filmi + (çizgi bakır + tutkal + yüksek frekanslı dielektrik poliimid taban malzemesi + tutkal + çizgi bakır) + düşük kayıp sarı kapak filmi.
Direnç: bükülme ve bükülme serbesttir.
Erkek: + / - 0,03 mm
Kalınlık: 0.15 mm
Takviye: pozitif ve negatif 0.15mm çelik sac takviye.
Üretim süreci: lehim kaplama, fiş - kaplama, kaplama tabakası, film kaplı tip, direnç - kaynak tipi koruyucu.
Yüzey işleme: altın (altın) 1 ~ 2 mikroinch.
Minimum çizgi genişliği / çizgi mesafesi: 0,06 mm / 0,09 mm.
Uygulama: güç banka

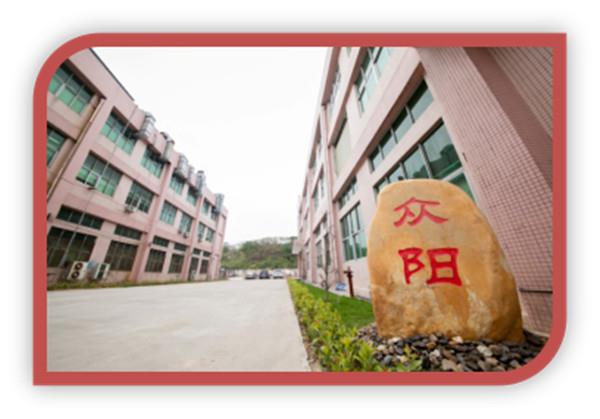

2. şirket bilgileri
Uniwell Devreler Co, Ltd, Nisan, 2007 yılında Shenzhen, Çin'de kuruldu. Uniwell Devreleri yüksek teknoloji kurumsal tasarım, geliştirme, üretim ve yüksek hassasiyetli çift taraflı ve çok katmanlı PCB (Baskılı Devre Kartı) odaklanarak uzmanlaşmış hızlı dönüş, prototip, orta ve büyük hacimler.
Çin merkezli bir PCB House olarak, diğer ülkelerden tedarikçiden çok daha düşük bir fiyata PCB imalat ve montaj hizmetleri sunuyoruz. % 100 kalite garantisi ile hızlı dönüşlü PCB prototip, elektronik montaj için özel PCB fabrikasyonunu kapatabiliriz. Çin'de uzun vadeli ortaklık kurmak için sabırsızlanıyoruz.
3. fabrika üretim yeteneği
Prototip yeteneği
Malzeme | FR4, CEM-3, Metal Çekirdek, |
Halojensiz, Rogers, PTFE | |
Maks. Bitirme kurulu boyutu | 1500X610 mm |
Min. Tahta kalınlığı | 0,20 mm |
Maks. Tahta kalınlığı | 8.0 mm |
Gömülü / Kör Via (Çapraz) | 0.1mm |
Unsur oranı | 16:01 |
Min. Sondaj Boyutu (Mekanik) | 0,20 mm |
Tolerans PTH / Sıkıştırma deliği / NPTH | +/- 0.0762 mm / +/- 0.05mm / +/- 0.05mm |
Maks. Katman Sayısı | 40 |
Maks. bakır (iç / dış) | 6 OZ / 10 OZ |
Matkap toleransı | +/- 2mil |
Katman kayıt katmanı | +/- 3mil |
Min. çizgi genişliği / alanı | 2.5 / 2.5mil |
BGA aralığı | 8Mil |
Yüzey işleme | HASL, Kurşunsuz HASL, |
ENIG, Daldırma gümüş / Kalay, OSP |
Seri üretim kapasitesi
Malzeme | FR4 (normal veya yüksek TG veya Halojensiz) |
CEM-3 Al tabanlı | |
Maks. Bitirme kurulu boyutu | 540X620 mm |
Min. Tahta kalınlığı | 0,20 mm |
Maks. Tahta kalınlığı | 8.0 mm |
Gömülü / Kör Via (Çapraz) | 0.2mm |
Unsur oranı | 00:01 |
Min. Sondaj Boyutu (Mekanik) | 0,20 mm |
Tolerans PTH / Sıkıştırma deliği / NPTH | +/- 0.0762 mm ve +/- 0.05mm ve +/- 0.05mm |
Maks. Katman Sayısı | 12 |
Maks. bakır kalınlığı | 3 OZ iç katman / 4OZ dış katman |
Hedef matkap toleransı | +/- 2mil |
Katman kayıt katmanı | +/- 3mil |
Min. çizgi genişliği / alanı | 4 / 4mil |
BGA aralığı | 10mil |
Yüzey işleme | HASL, Kurşunsuz HASL, |
ENIG (+ G / F), Daldırma gümüş / Kalay OSP, Soyulabilir maske, Karbon macunu |
4. Lead süresi ve lojistik
teslim süresi:
Uniwell, 24 saat içinde hızlı dönüş hizmeti, tek ve çift katman, 48 saat içinde 4-6 katman sunabilme yeteneğine sahiptir.
Katmanlar | Hızlı dönüş | Örnek sipariş | Toplu sipariş |
tek | 24 saat | 3 iş günü | 7 iş günü |
çift | 24 saat | 4 iş günü | 7 iş günü |
4-6layer | 48 saat | 5-6 iş günü | 10 iş günü |
8-12layer | 120hours | 7-9 iş günü | 15 iş günü |
FR-4 tabanlı, Malzeme teslim süresini hariç tut | |||

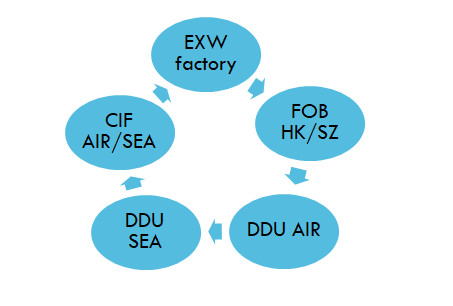

Lojistik
Biz FOB Shenzhen, FOB HK veya CIF müşteri varış yerinde sunabilir
