Beyaz yağ renk değişikliği gibi konular hakkında hala endişeleniyor musunuz?SMTBir sipariş verdikten sonraPCB örneği?
Bugün, uniwell devreleri, SMT'den sonra müşterinin beyaz petrol renk değişikliğinin ağrı noktasının nasıl çözüleceğini açıklayacaktır, çünkü bu sorunlar mühendislik tasarımı veya üretim sürecimizde zaten önlenmiştir . Uniwell devreleri, 2007'deki kuruluşundan bu yana 18 yıllık PCB üretim deneyimine sahiptir ve {{{{{
Dolayısıyla, şirketimizin kontrol önlemleri ile ilgili olarak, müşteri siparişi tamamladıktan ve PCB'yi teslim ettikten sonra, bize sadece PCB kalitesinin gereksinimleri karşılamadığını değil, aynı zamanda bu sorunların nedenlerini anladılar ve yıllarca süren sorun ve şüpheleri çözdüler .
Beyaz karakterler SMT'den sonra renk değiştirir
1. olumsuz fenomen
SMT'den sonra sık sık beyaz metin sembolleri (kırmızı, mor) ile karşılaştıkları yeni bir müşteri geri bildirimi, PCBA'nın işlevselliğini etkilemese de, çoğu zaman kabul etseler de, PCBA'nın estetiğini büyük ölçüde etkiler .
(Kırmızı İşaretleme - SMT'den sonra beyaz karakterlerin renk değişikliği)
SMT'den sonra, beyaz yazı renk değişikliğine sahip PCB'lerin hepsi daldırma altın kaplama . ile işlenir, bunun nedeni, daldırma altın kaplama çözeltisinin PCB karakterlerinin yüzeyinde kaldığında, karakterin yüzeyinde kaldığı zaman, smt ve reaksiyona neden olmasıdır. Yüzey Radde . Daha fazla siyanür kalıntısı varsa, renk değişikliği o kadar belirgin olur .
|
|
| (Batan altın tel) (hammadde "Potasyum Kafacı Siyanür") |
|
|

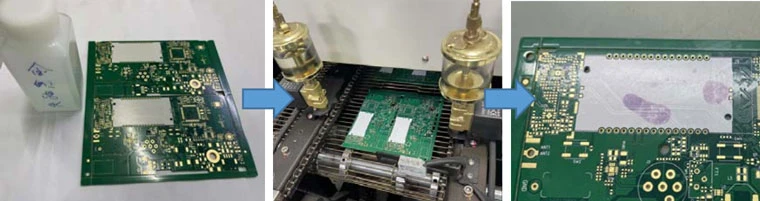

| (Beyaz yağ üzerine altın silindir çözeltisi uygulayın) (IR fırınından geçin) (Beyaz yağın yüzeyi mora dönüşür) |
3. uniwell devreleri çözümü
Uniwell devreleri 2016 yılında ekipman yükseltmeleri, beyaz yağ malzemelerinin optimizasyonu ve daldırma altın yıkama parametrelerinin ayarlanması . Bu üç önlemin her biri, . 'nin her biri, üç ölçüm fırından sonra beyaz karakterlerin renk değişikliğini iyileştirebilir ve bu üç ölçüm, üçlü korumaya eşdeğer olmuştur ve bu sorun, üçlü korumaya eşdeğer olmuştur ve bu sorun üçlü korumaya eşdeğerdir.
1. mürekkep püskürtmeli yazıcı beyaz karakterler üretir - siyanür adsorpsiyonuna eğilimli olmayan pürüzsüz bir yüzeye sahip
Şirketimiz, 2016. geleneksel ekran baskısından farklı olarak, mürekkep püskürtmeli yazıcılar sadece daha yüksek hassasiyete sahip olmakla kalmaz, aynı zamanda siyanür yataklarını emmeye daha az eğilimli karakterler . daha az eğilimli karakterler üretir.
| Karakter mürekkep püskürtme yazıcı | Geleneksel Karakter Ekran Baskı Makinesi |
|
|
|
|
|
|

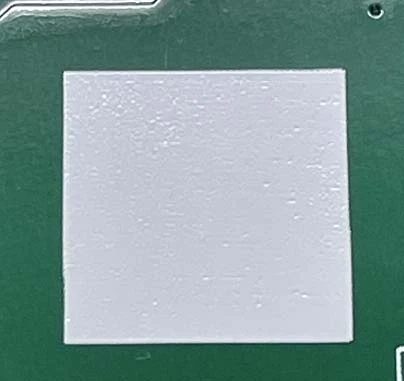

| Karakterlerin pürüzsüz yüzeyi | Karakterlerin yüzeyi kaba |
2. Tanınmış bir Isı Dayanıklı Altın Beyaz Yağ Markası Seçme-Kalıntı Altın Kaplama Çözümü Rengi Değiştirmeyecek
Uniwell devreleri tarafından kullanılan beyaz yağ, endüstride iç testlere tabi tutulan ve farklı aşırı koşullar altında rengi değiştirmeyecek iyi bilinen bir markadır; Aynı zamanda, diğer beyaz yağ markaları karşılaştırıldı ve deneyden sonra hepsi renk değiştirdi
|
tip |
İpek ekran baskısından sonra diyagram | Fabrikamız altın batıyor | Dış kaynak kullanımı batan altın | Altına daldırıldıktan sonra suyla yıkanmamış | Fırından geçtikten sonra diyagram |
| Uniwell devreleri beyaz petrol tahtası |
|
Fırının arkasında renk değişikliği yok | Fırının arkasında renk değişikliği yok | Fırının arkasında renk değişikliği yok |
|
| Beyaz petrol tahtasının diğer markaları |
|
Fırının arkasındaki renk değişimi | Fırının arkasındaki renk değişimi | Fırının arkasındaki renk değişimi |
|
3. Yüksek sıcaklıklı saf su yıkama - Yüksek sıcaklıkta su yıkama - Daldırma sonrası güçlü kalıntı çıkarma Tedavi sonrası altın tel
Altın kaplama işleminden sonra, yüksek sıcaklıklı bir saf su yıkama tankı, 85 ± 5 derecelik bir sıcaklık aralığı ile donatılmıştır . Yüksek sıcaklıkta su yıkaması, kir ve kalıntıyı gidermek daha kolaydır . Şirketimizin altın kaplama tahtaları, hedeflenen yüksek sıcaklıkta tedavi sonrası saf su yıkama ve konvansiyonel post-{8} ile iyice temizlenir.
85 derece yüksek sıcaklık saf su yıkama Tedavi sonrası su yıkama ve kurutma hattı
Uniwell Circuits gelişmiş karakter mürekkep püskürtmeli ekipman kullanır ve yüksek sıcaklıkta su yıkama tankını yapılandırmak için yüksek performanslı bir su yıkama tankı yapılandırmak için yüksek performanslı beyaz yağ ve batan altın tel seçer . SMT yüksek sıcaklık fırınlarından sonra bile saf beyaz kalmasını sağlar, Uniwell Circuit 2025'te daha fazla, sektörde sektörde en son nesil inkjet baskılarını güncelleyecek, daha da çok şey üretecek, bu Ekran Baskı Makineleri Üzerinden Birçok Avantaj .
|
proje
|
Uniwell devreleri karakter mürekkep püskürtmeli makinesi
|
Geleneksel Ekran Baskı Makinesi
|
|
hizalama doğruluğu
|
± 1mil
|
± 4mil
|
|
Üretim Modu
|
Karakter verilerini okuyun, hizalayın ve doğrudan mürekkep yazdırın
|
Ekran Kaplama Tutkalı - Ekran Pozlama - Ekran Geliştirme - Ekranın Yüklenmesi - Hizalamadan Sonra Ekran Yazdırması
|
|
Görünüm kalitesi
|
Ekran kullanmadan, ekran tıkanma veya kum deliklerinin neden olduğu kalite sorunları olmayacak
|
Belirsiz karakterler ve sık yağ sızıntısı sorunları
|
|
Sürekli seri numarası
|
√
|
×
|
|
QR kodu
|
√ |
× |
Yeni ve eski müşterileri takip etmek ve iletişim kurmak, sipariş vermek ve fabrikamızı ziyaret edin . Karşılık gelen zorlukları olan müşteriler varsa, lütfen bize danışın ~!
