Uniwell devrelerinin arka sondaj teknolojisine giriş (Bölüm 1)
Sırt sondajı aslında özel bir derinlik kontrollü sondaj türüdür.
20- katman kartı gibi çok katmanlı kartların imalatında, katman 1'i katman 10'a bağlamak genellikle gerekir.
Tipik olarak, bir delikten (birincil sondaj) ve ardından bakır birikimi ve elektrokaplama izleriz.
Bu, Katman 1'in sadece katman 1'e bağlı katman 1'e bağlı olmasına rağmen doğrudan katman 20'ye bağlı olmasıyla sonuçlanır.
Devre bağlantısı olmayan katman 11'den katman 20'ye kısım sütun gibi davranır.
Bu sütun sinyal yoluna müdahale eder ve iletişim sinyallerinde sinyal bütünlüğü sorunlarına neden olabilir.
Bunu ele almak için, fazla sütun (sektörde "saplama" olarak bilinir) karşı taraftan (ikincil sondaj), dolayısıyla "sırt delme" terimi delinir.
Bununla birlikte, sonraki işlemler biraz bakır kazanacak ve matkap ucu kendisi konik, sondaj makinesinin derinlik hassasiyeti gibi faktörlerle birleştirildiğinden, saplama tamamen çıkarılmaz. Bunun yerine, arka sondaj sırasında kasıtlı olarak küçük bir marj kaldı.
Kalan bu kalıntı saplamanın uzunluğu, ideal olarak 50-150 μm aralığında tutulan saplama olarak adlandırılır.
Sapı çok kısaysa, üretim kontrolü daha zor hale gelir ve aşırı delinme kusurları riskini artırır.

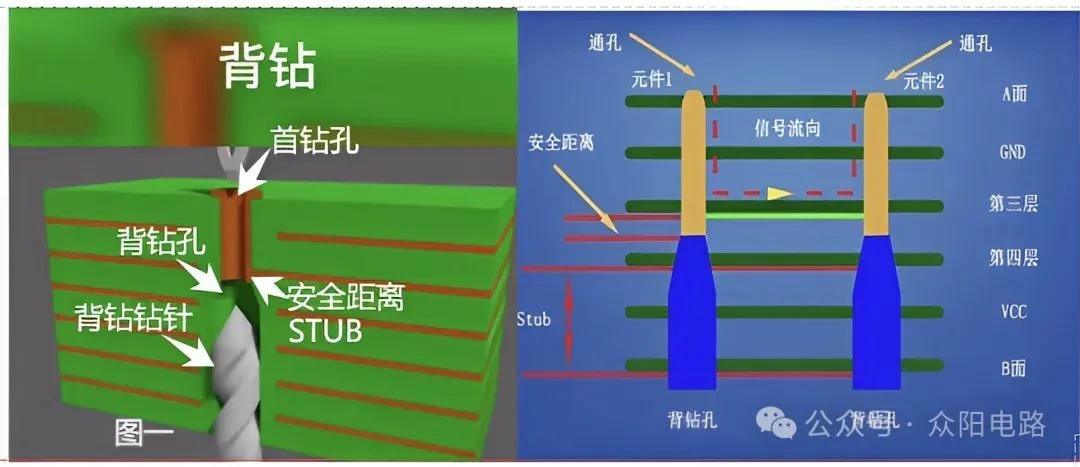

Çok uzunsa, iletkenlik etkilenmezken, sinyal gecikmesi bütünlüğü tehlikeye girebilir. (Şekil 1) 'de gösterildiği gibi.
Daha fazla ayrıntı için lütfen bir sonraki güncellemeye bakın. İlginiz için teşekkür ederiz.
