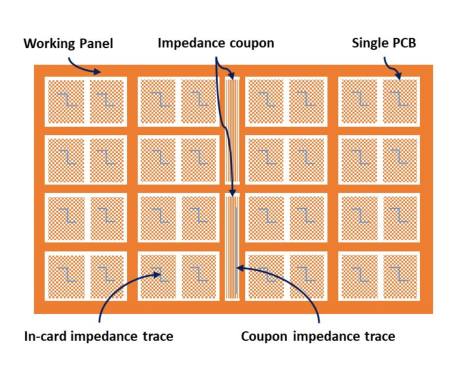

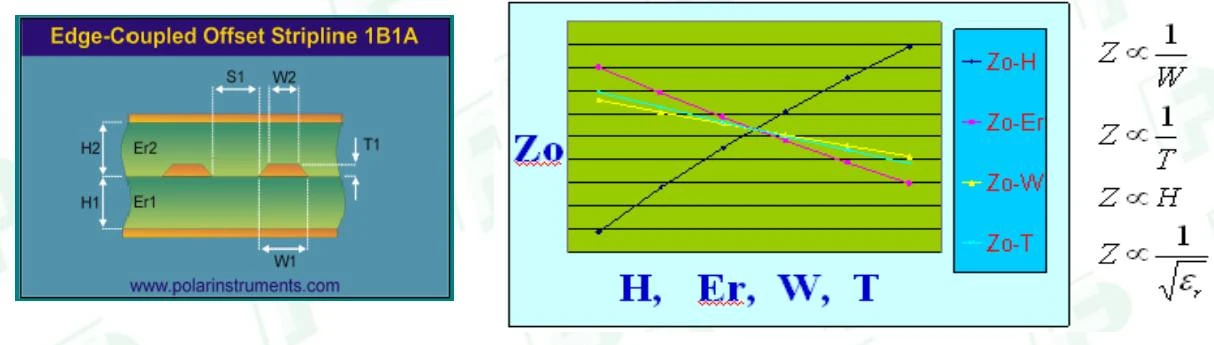

PCB empedansını etkileyen faktörler
(1) Çizgi genişliğinin etkisi:
Çizgi genişliğinin değişimi, birim uzunluk başına endüktansı L'yi etkileyecek ve daha sonra empedansı etkileyecektir. Çizgi genişliği ne kadar büyük olursa, akım o kadar dağınık ve endüktans o kadar küçük olur; Çizgi genişliği ne kadar küçük ve akım ne kadar konsantre olursa, endüktans o kadar büyük olur. Öte yandan, çizgi genişliği ne kadar büyük olursa, plaka kapasitansı o kadar büyük olur. Bu nedenle, çizgi genişliği ne kadar büyük olursa, karakteristik empedans o kadar küçük olur.
(2) Dielektrik kalınlığın etkisi:
Dielektrik artışı, iki iletken arasındaki boşluk artar, birim uzunluk başına endüktans artar ve birim uzunluk başına kapasitans azalır, böylece iletim hattının empedansı artar.
(3) Dielektrik sabitinin etkisi:
Dielektrik sabiti artar ve birim uzunluk başına kapasitans ne kadar büyük olursa, empedans o kadar küçük olur.
(4) Bakır folyo kalınlığının etkisi:
Etki eğilimi çizgi genişliğine benzer, bakır kalınlığı ne kadar büyük olursa, endüktans ne kadar küçük olursa, kapasitans o kadar büyük olur ve sonuçta empedans azalır.
Ek olarak, lehim maske mürekkebinin kalınlığı ve dielektrik sabiti nedeniyle dış empedans mürekkebi tabakası ile kaplı iletim hattı, sonunda tüm iletim hattı etrafında eşdeğer dielektrik sabitini etkileyecektir, mürekkep ne kadar kalın olursa, eşdeğer dielektrik sabiti ne kadar büyük olursa, birim uzunlukta kapasitans o kadar büyük olur. Bu, dış çizgi kapağı ekran mürekkebinden sonra empedans azaltılmasının temel nedenidir.
