Shenzhen Uniwell Circuits Co., Ltd., Çin'deki arka delme ve disk deliği HDI kartına sahip 10 katmanlı Uniwell devrelerinin önde gelen üreticilerinden ve tedarikçilerinden biridir ve aynı zamanda düşük fiyatla özelleştirilmiş hizmeti de desteklemektedir. Arkadan delme ve disk deliği HDI kartına sahip 10 katmanlı yüksek kaliteli Uniwell devreleri satın alacaksanız fabrikamızdan teklif almaya hoş geldiniz.

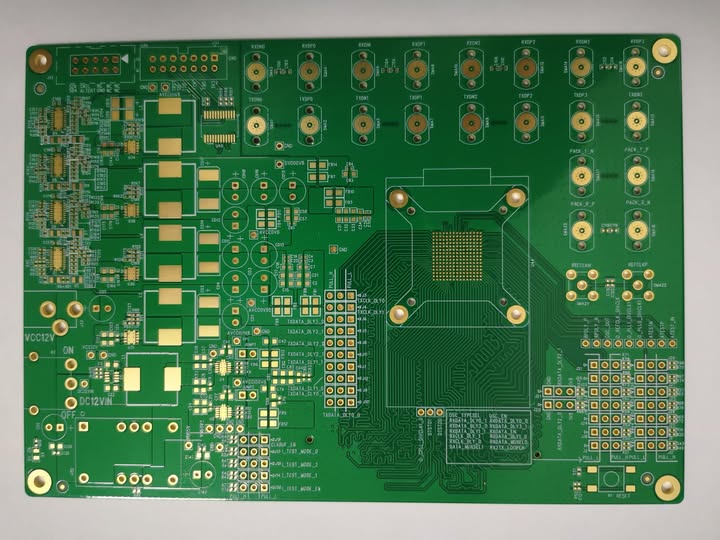

10 katmanlı arkadan delinmiş delik+disk deliği HDI kartı, yüksek-hızlı sinyal senaryoları için tasarlanmış, özelleştirilmiş, üst düzey bir PCB ürünüdür.
Ürün üretim süreci parametreleri
Katmanlar: 10 katman
Malzeme:TU933+
5 takım arka matkap + disk delikleri
Temel Temel Parametreler
Katmanlar ve Yapı: Sabit 10 katmanlı yapı, 5 takım arka delme+disk deliği proses tasarımını destekler, ihtiyaçlara göre simetrik olarak istiflenebilir, karmaşık devre entegrasyonuna uygundur
Kart konfigürasyonu: TU933 gibi yüksek hızlı ve düşük kayıplı kartlar seçilebilir. Bu etiketli kartın DK değeri 3,16, df değeri ise 0,0025'tir ve mükemmel yüksek-frekanslı sinyal iletim özelliklerine sahiptir. Ayrıca yüksek TG FR-4 gibi diğer malzemelerin özelleştirilmiş karışımını da destekler.
Temel özellikler: Standart plaka kalınlığı 1,6 mm ve 2,0 mm'dir; 0,8-3,0 mm aralığında özelleştirmeyi destekler ve plaka kalınlığı toleransı ± 0,07 mm dahilinde kontrol edilir; minimum çizgi genişliği ve aralığı 1,8mil/1,8mil'e ulaşabilir ve standart üretim spesifikasyonu 2mil/2mil'dir.
Tipik uygulama senaryoları
Arka delme+disk deliği işleminin değeri: Arkadan delme, açık deliğin fazlalık kısmını ortadan kaldırabilir, böylece sinyal yansımasını etkili bir şekilde azaltabilir ve yüksek-hızlı sinyal iletim kaybını azaltabilir; Disk deliği işlemi kablolama yoğunluğunu artırır, çip montaj alanını azaltır ve BGA gibi yüksek-yoğunluklu paketleme cihazları için uygundur
Delme doğruluğu: Lazer delme ve mekanik delme teknolojisi ile birlikte minimum 0,1 mm'lik bir açıklık işlenebilir; delik konumu doğruluğu ± 0,015 mm dahilinde kontrol edilir ve genel konumlandırma doğruluğu ± 0,02 mm'dir
Kalite kontrol: Tüm süreç, elektriksel iletkenlik/yalıtım testi, -40 derece ~125 derece sıcaklıkta 1000 termal döngü, X-ışını testi vb. gibi çok sayıda denetimden geçerek endüstriyel kontrol ve otomotiv alanlarının yüksek güvenilirlik gereksinimlerini karşılar.
Yüzey işleme: daldırma altını destekler (3-10 μm kalınlık) OSP, Kalay püskürtme gibi birden fazla işlem seçilebilir ve altın biriktirme şeması, uzun vadeli istikrarlı kullanım gereksinimlerini karşılayarak antioksidan kapasiteyi ve yüzey sertliğini artırabilir.
Tipik uygulama senaryoları
Esas olarak,{0}}sinyal bütünlüğü ve entegrasyon açısından yüksek gereksinimlere sahip üst düzey alanları hedefliyoruz. Bunlar arasında şunlar yer alıyor:
Endüstriyel kontrol ekipmanları ve sunucu anakartları için yüksek hızlı sinyal modülü
Otomotiv ADAS destekli sürüş sistemi, yeni enerji aracı BMS akü yönetim sistemi
Tıbbi elektronik cihazlar ve ileri teknoloji drone denetleyicileri gibi küçük ve son derece güvenilir senaryolar.
bu ürünün tam parametre özelleştirmesini destekler ve kontrol edilebilir teslimat süresiyle tek-PCBA hizmeti sağlar. Acil siparişler için 24-48 saat içinde hızlı numune teslimatını destekleyebilir.
